在國外的許多地區，人員分布呈現出較為分散的狀態。這種獨特的人口分布模式催生了大量的小型超市。大型商超可借助后臺軟件批量更改價簽，但是小超市因規模和資源有限，難以建立和維護這樣的系統，因此手機連接藍牙價簽的方案極具必要性。

通過該方案，店主和工作人員用智能手機直接連接價簽，無需復雜的網絡和昂貴設備，成本和技術門檻低。可隨時根據情況更新價簽信息，為小超市的日常運營提供了極大的便利，使得商品信息的管理能夠更加及時、準確地反映市場的變化，從而提升小超市在分散的市場環境中的競爭力。

一、硬件構成

1、墨水屏：根據實際應用場景和需求選擇合適尺寸、分辨率和顯示顏色（如黑白或黑白紅三色）的墨水屏

2、藍牙芯片：負責與手機進行藍牙通信，選擇低功耗、信號穩定且兼容性好的藍牙芯片

3、微處理器：電子價簽的核心控制部件，負責處理藍牙接收的數據，控制顯示屏的顯示內容，以及管理電源等（部分藍牙芯片可實現這個功能）。

4、電源管理系統: 電池和電源管理芯片。

二、工作原理：

1、通過專門配置工具手機app與藍牙價簽進行配對連接

2、連接成功后，可在app中設置成品的信息，如價格，商品名稱等，這些信息通過藍牙傳輸?shù)絻r簽的微處理器。

3、當需要更改商品信息，再次打開app，連接對應價簽，在app中修改商品信息，新的數據通過藍牙傳輸?shù)絻r簽的藍牙，收到數據后，將其傳遞給微處理器，對數據進行處理，并將新的信息發送到顯示屏進行顯示。

三、模塊推薦

下單鏈接：https://item.taobao.com/item.htm?ft=t&id=836536038939&spm=a21dvs.23580594.0.0.1d292c1bcGrq0l

1.1. 概述

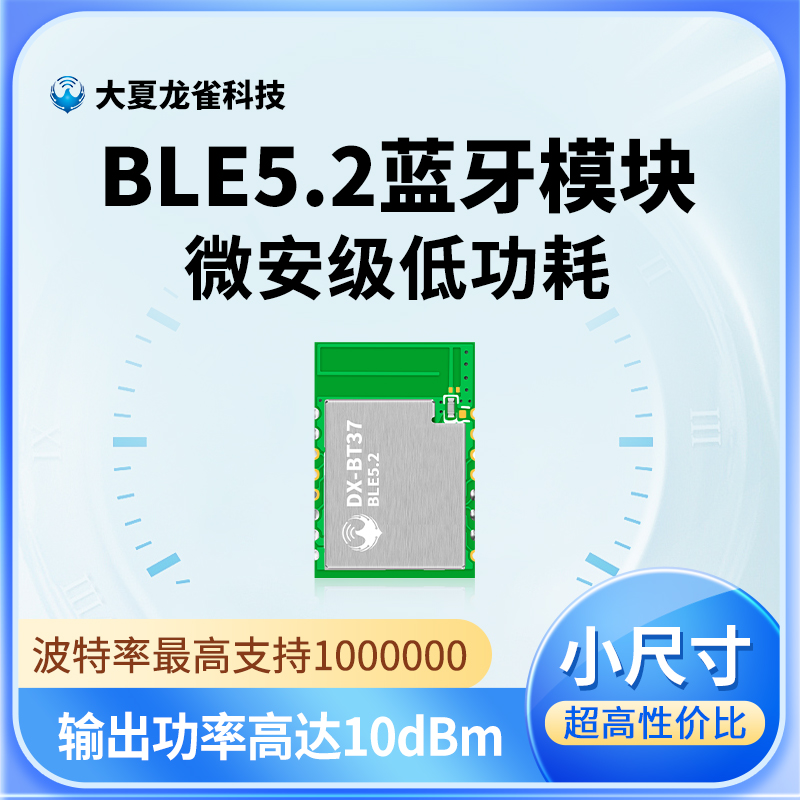

DX-BT37 藍牙模塊是深圳大夏龍雀科技有限公司專為智能無線數據傳輸而打造，采用 BK3633 芯片，支持藍?5.2 協議。支持 AT 指令，用戶可根據需要更改串口波特率、設備名稱等參數，使用靈活。DX-BT37 具有超低功耗的特點。嵌?式?階?擾抑制濾波器和快速?動增益控制邏輯，使其在??擾環境下?作良好。本模塊集成了?性能射頻收發器、基帶、低功耗處理器、功能豐富的外設單元、可編程的協議和配置?件，只需配備少許的外圍元器件就能實現其強大功能，并可根據客戶需求定制開發各種項目。

1.2. 特點

藍牙：

 藍?5.2 協議

核心和內存：

 藍?低功耗(LE)125 kbps，500 kbps，1 Mbps 和 2 Mbps

 典型藍?1 Mbps

 ?輸出功率?達 10 dBm，藍?LE 功率控制

 32 位 RISC 內核，80 KB 數據存儲器，?達 80 MHz 速度

 500kb 可編程 Flash

時鐘：

 帶有內部可調負載電容的 16 MHz 晶體參考時鐘

 80 MHz 數字鎖相環時鐘

 32 kHz 環形振蕩器

 外部 32 kHz 晶體振蕩器

 單?機可與任意帶內部分頻器的時鐘源配合運?

接口和外圍設備：

 Quad IO FLASH 編程

 I2C 接口

 ?速 SPI 接口?達 32MHz

 多通道?分辨率 32 位 PWM 與捕獲模式

 ?上?精度溫度傳感器

 ?上 10 位通?ADC

 具有多路接口功能的 GPIOs

 AES 128 位硬件加速器

 高質量高速低功耗時鐘輸出

 碼加密和在線解密

 安全 JTAG 和系統保護

模塊參數：

 工作電壓：2.0~3.6 V(典型值：3.3V)

 5 毫安左右全?作電流

 1μA 左右的深度睡眠電流帶低功耗運?計時器

 工作溫度：-40~+125 ℃

 空曠可視距離：181.6m

1.3. 應用

 智能家居

 智能教育設備

 醫療設備監測與無線控制

 測量與監控系統

 工業傳感器與控件

 追蹤定位
